◎ 연소에 의한 시설
▷개요

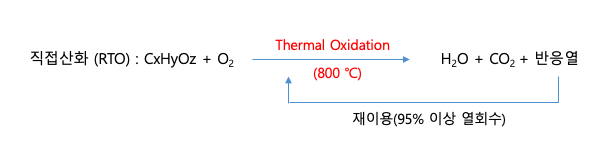

1. RTO (Regenerative Thermal Oxidizer) VOC 및 유기성 악취 가스를 800℃ 정도의 고온에서 소각처리하는 일반소각로와 동일한 공정이며, 소각 후 발생되는 폐열을 Fin-Tube, 또는 Plate Type등의 일반열교환기가 아닌 Ceramic 축열재를 이용하여 최고 95%까지 회수하고 이를 공정 배가스를 예열하는데 사용함으로써 에너지 절감 효과가 큰 고효율 에너지 절약형 설비인 축열식 소각로임.

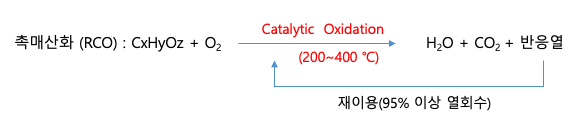

2. RCO (Regenerative Catalytic Oxidizer) 버너를 사용하여 시스템을 초기 승온한후, 유입되는 VOCs 가스를 예열합니다. 유입 가스를 저온에서 산화 가능한 촉매층에 통과시켜 200~400℃ 정도의 낮은 연소 온도로 운전하여 연료비가 절감되는 시스템입니다.
▷ 특징
1. RTO - RTO는 650-980℃ 에서 독성 VOCs를 99%이상 분해 시키며 축열재를 사용하여 열회수율이 95%이상 가능한 무화염의 연소 설비임
2. RCO - 기체상태 독성유기용제를 비교적 저온에서 고체 촉매층을 통과하여 완전 연소시키는 무화염의 연소설비임
▷ 장, 단점
1. RTO - Compact한 Single Type의 일체형 설비
- 기존 방식의 Damper 전환시 발생되는 미처리 가스 완전 제거
- 95% 이상의 높은 에너지 회수
- 광범위한 VOCs에 적용 및 높은 분해 효율(99%이상)
- 저렴한 운전비 및 긴 수명
- 적은 부지 면적에 설치 가능
- 운전이 간단하여 별도 인력 필요 없음
2. RCO
- Compact한 Single Type의 일체형 설비
- 저연비 에너지 절약형 설비
- 안정적인 높은 처리 효율(99%이상)
- 저렴한 설치비 및 운전비
- 운전 및 보수 관리 용이
1. RTO (Regenerative Thermal Oxidizer) VOC 및 유기성 악취 가스를 800℃ 정도의 고온에서 소각처리하는 일반소각로와 동일한 공정이며, 소각 후 발생되는 폐열을 Fin-Tube, 또는 Plate Type등의 일반열교환기가 아닌 Ceramic 축열재를 이용하여 최고 95%까지 회수하고 이를 공정 배가스를 예열하는데 사용함으로써 에너지 절감 효과가 큰 고효율 에너지 절약형 설비인 축열식 소각로임.
2. RCO (Regenerative Catalytic Oxidizer) 버너를 사용하여 시스템을 초기 승온한후, 유입되는 VOCs 가스를 예열합니다. 유입 가스를 저온에서 산화 가능한 촉매층에 통과시켜 200~400℃ 정도의 낮은 연소 온도로 운전하여 연료비가 절감되는 시스템입니다.
▷ 특징
1. RTO - RTO는 650-980℃ 에서 독성 VOCs를 99%이상 분해 시키며 축열재를 사용하여 열회수율이 95%이상 가능한 무화염의 연소 설비임
2. RCO - 기체상태 독성유기용제를 비교적 저온에서 고체 촉매층을 통과하여 완전 연소시키는 무화염의 연소설비임▷ 장, 단점1. RTO - Compact한 Single Type의 일체형 설비
- 기존 방식의 Damper 전환시 발생되는 미처리 가스 완전 제거
- 95% 이상의 높은 에너지 회수
- 광범위한 VOCs에 적용 및 높은 분해 효율(99%이상)
- 저렴한 운전비 및 긴 수명
- 적은 부지 면적에 설치 가능
- 운전이 간단하여 별도 인력 필요 없음
2. RCO
- Compact한 Single Type의 일체형 설비
- 저연비 에너지 절약형 설비
- 안정적인 높은 처리 효율(99%이상)
- 저렴한 설치비 및 운전비
- 운전 및 보수 관리 용이

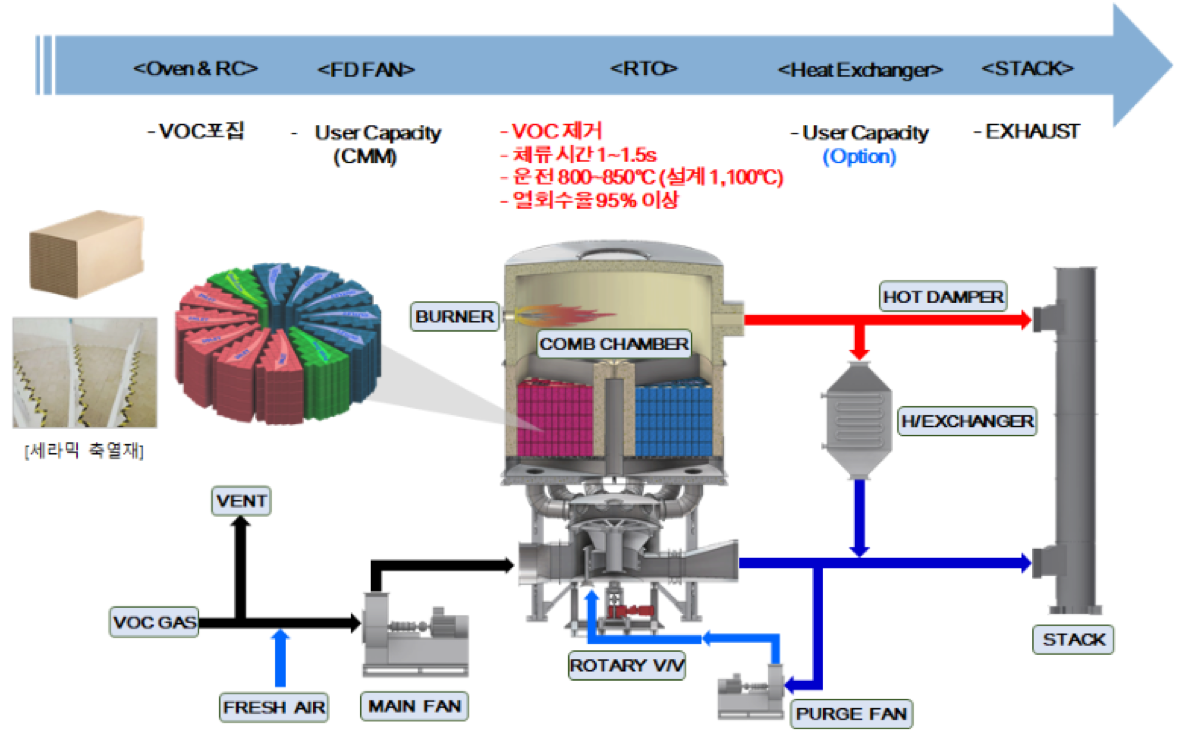

▷ RTO 구성(Ⅰ)
▷ RTO 구성(Ⅱ)

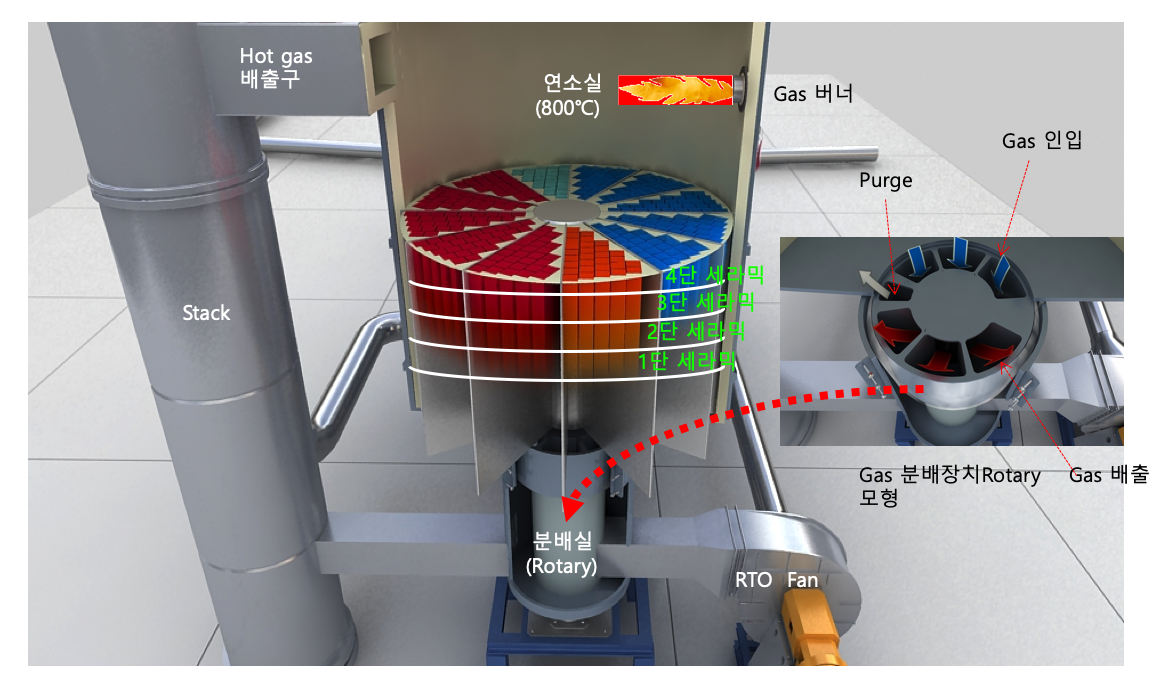

* RTO 내부 축열체를 1단에서 4단까지 세라믹을 반영하는 시설임 (800℃ 운전)
* RTO 내부 축열체를 1단에서 4단까지 세라믹을 반영하는 시설임 (800℃ 운전)▷ RCO 구성

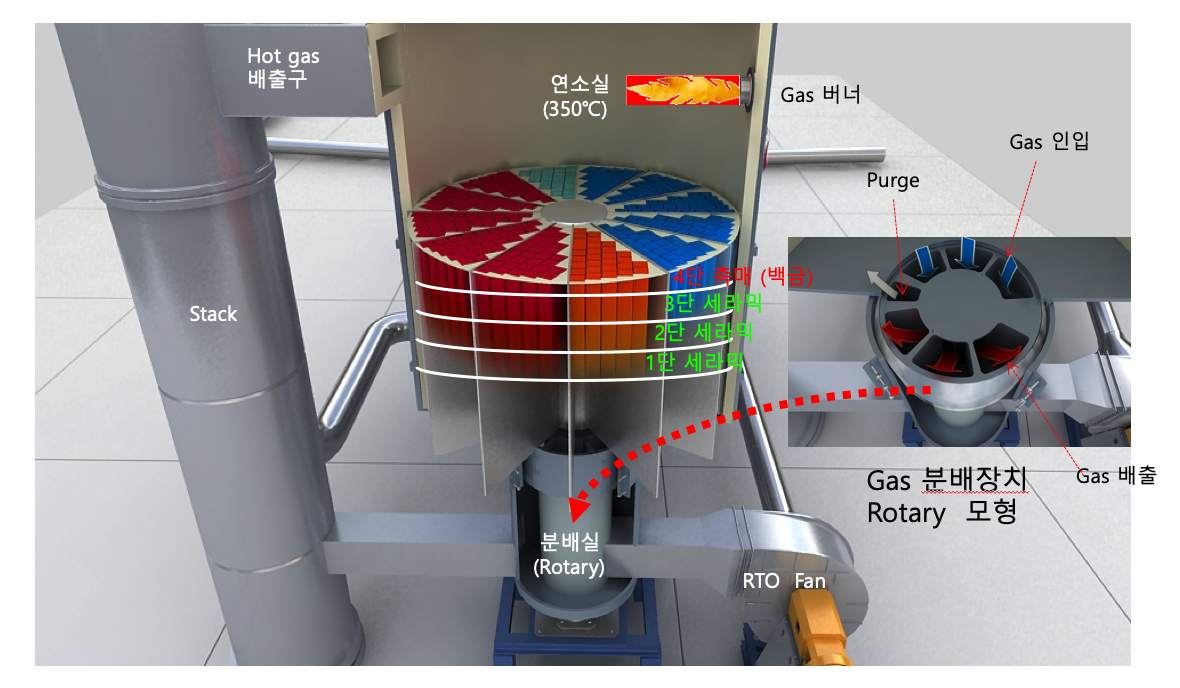

* RTO 내부 세라믹를 1단에서 3단까지 4단은 촉매(백금)를 반영하는 시설임 (350℃ 운전)
* RTO 내부 세라믹를 1단에서 3단까지 4단은 촉매(백금)를 반영하는 시설임 (350℃ 운전)
