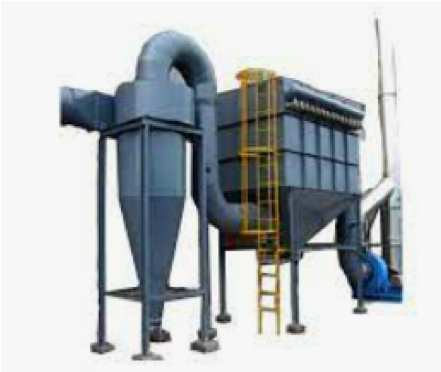

◎ 원심력집진시설 Cyclone dust collector
▷개요
1. 싸이클론 (Cyclone) 배출가스속의 입자상물질인 분진(Dust)을 가스의 선회를 가속에 의한 원심력을 이용하여 제거하는 장치이다. 다소 효율이 낮은 점은 있으나 입자가 큰 경우에는 높은 효율을 보인다.
2. 멀티싸이클론 (Multi-Cyclone) 복수의 소형 Cyclone 을 병렬로 설치하여 설치면적을 최소화하고 Cyclone dl 작으면 작을수록 집진 효율이 높게 되는 점을 이용한 설비이다. 구조가 간단하며 성능이 우수하고 제작비가 적고 비교적 입자가 굵고 무게가 있는 분진 입자에 원심력을 유도해 선회기류화 하여 분진을 제거한다.
▷ 특징
- 제작비가 적게 들고 유지관리가 편하다.
- 구조가 간단하다.
- 입경이 5㎛ 이상에서는 집진 성능이 우수하다.
- 입자상물질(Dust)의 제진 효율은 단일 Cyclone 보다 Multi-cyclone이 우수하다.
- 전기집진기나 여과집진시설의 전처리 단계로 사용하기도 한다.
▷ 장, 단점
- 설치장소가 작다.
- 고온에서 운전이 가능하다.
- 다양한 재질로 제작이 가능하다.
- 청소 및 보수가 어렵고, 입자상물질이 습할 때 내부 막힘 현상이 생길 수 있다.
▷ 적용분야
- 광석, 시멘트, 목재, 비료, 제지, 식료품, 의약품제조공정, 소각 설비등 비교적 입자가 큰 분진발생사업장, 전기, 여과집진설비의 전처리 설비
